Дюймовая резьба UN – UNF, наружная, уплотнение по плоскости,
с резиновым кольцом, ISO 12151-1 (ISO 8434-3)
|
Резьба ØF |
DN (дюймы) |
DN |
CH |
L |
Ø C |
D |
E |
OR |
|
9/16”-18UNF |
1/4” |
06 |
06 |
17 |
52,5 |
4 |
24,5 |
14,5 |
|
11/16”-16UN |
1/4” |
06 |
06 |
19 |
54 |
4 |
26 |
15 |
|
11/16”-16UN |
5/16” |
08 |
08 |
19 |
54 |
5,5 |
26 |
15 |
|
11/16”-16UN |
3/8” |
10 |
10 |
19 |
56 |
6,5 |
26,5 |
15,5 |
|
13/16”-16UN |
1/2” |
13 |
13 |
22 |
60 |
9,5 |
30,5 |
17,5 |
|
1”-14UNS |
5/8” |
16 |
16 |
27 |
68 |
12,5 |
34 |
18,5 |
|
1”3/16-12UN |
3/4” |
20 |
19 |
32 |
78 |
15 |
39 |
22 |
|
1”7/16-12UN |
1” |
25 |
25 |
41 |
90,5 |
19,5 |
43,5 |
26 |
|
1”11/16-12UN |
1”1/4 |
32 |
32 |
46 |
101,5 |
26 |
57 |
29,5 |
|
2”-12UN |
1”1/2 |
38 |
38 |
55 |
109 |
32 |
51 |
33,5 |

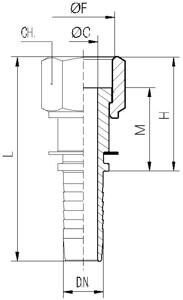

F024Дюймовая резьба UN – UNF, внутренняя, уплотнение по плоскости
|
Резьба Ø F |
DN (дюймы) |
DN |
CH |
L |
Ø C |
H |
M |
|
9/16”-18UNF |
1/4” |
06 |
17 |
57,5 |
4 |
29,5 |
21,5 |
|
11/16”-16UN |
1/4” |
066 |
22 |
60 |
4 |
32 |
23,5 |
|
11/16”-16UN |
1/4” |
06 |
22 |
60 |
5,5 |
32 |
23,5 |
|
11/16”-16UN |
3/8” |
10 |
22 |
61,5 |
7 |
33,5 |
23,5 |
|
13/16”-16UN |
3/8” |
10 |
24 |
66 |
7 |
36,5 |
26,5 |
|
13/16”-16UN |
1/2” |
13 |
24 |
67 |
9,5 |
37,5 |
27,5 |
|
1”-14UNS |
1/2” |
13 |
30 |
73,5 |
9,5 |
44 |
31,5 |
|
1”-14UNS |
5/8” |
16 |
30 |
78 |
12,5 |
44 |
31,5 |
|
1”3/16-12UN |
1/2” |
13 |
36 |
79 |
9,5 |
49,5 |
36 |
|
1”3/16-12UN |
3/4” |
19 |
36 |
88 |
15 |
49 |
35,5 |
|
1”7/16-12UN |
3/4” |
19 |
41 |
91 |
15 |
52 |
38,5 |
|
1”7/16-12UN |
1” |
25 |
41 |
97 |
19,5 |
50 |
36,5 |
|
1”11/16-12UN |
1”1/4 |
32 |
50 |
106 |
26 |
51,5 |
38 |
|
2”-12UN |
1”1/2 |
38 |
60 |
109,5 |
32 |
51,5 |
38 |
F025 (90°)
Дюймовая резьба UN – UNF, внутренняя, уплотнение по плоскости
|
Резьба Ø F |
DN (дюймы) |
DN |
CH |
L |
Ø C |
H |
M |
|
9/16”-18UNF |
1/4” |
06 |
17 |
55 |
4 |
26,5 |
27 |
|
11/16”-16UN |
1/4” |
06 |
22 |
55 |
4 |
28 |
27 |
|
11/16”-16UN |
5/16” |
08 |
22 |
58 |
5,5 |
28 |
30 |
|
11/16”-16UN |
3/8” |
10 |
22 |
64 |
7 |
32 |
34,5 |
|
13/16”-16UN |
3/8” |
10 |
24 |
64 |
7 |
33 |
34,5 |
|
13/16”-16UN |
1/2” |
13 |
24 |
72,5 |
9,5 |
37 |
43 |
|
1”-14UNS |
1/2” |
13 |
30 |
72,5 |
9,5 |
41 |
43 |
|
1”-14UNS |
5/8” |
16 |
30 |
88 |
12,5 |
47,5 |
54 |
|
1”3/16-12UN |
1/2” |
13 |
36 |
71,5 |
9,5 |
43,5 |
42 |
|
1”3/16-12UN |
3/4” |
19 |
36 |
99,5 |
15 |
52 |
60,5 |
|
1”7/16-12UN |
3/4” |
19 |
41 |
98,5 |
15 |
56 |
59,5 |
|
1”7/16-12UN |
1” |
25 |
41 |
127 |
19,5 |
63,5 |
80 |
|
1”11/16-12UN |
1”1/4 |
32 |
50 |
151,5 |
26 |
76 |
97 |
|
2”-12 UN |
1”1/2 |
38 |
60 |
176,5 |
32 |
89 |
118,5 |
F026 (45°)
Дюймовая резьба UN – UNF, внутренняя, уплотнение по плоскости
|
Резьба Ø F |
DN (дюймы) |
DN |
CH |
L |
Ø C |
H |
M |
|
9/16”-18UNF |
1/4” |
06 |
17 |
60 |
4 |
12 |
32 |
|
11/16”-16UN |
1/4” |
06 |
22 |
61 |
4 |
13,5 |
33 |
|
11/16”-16UN |
3/8” |
10 |
22 |
69 |
7 |
16 |
39,5 |
|
13/16”-16UN |
3/8” |
10 |
24 |
69,5 |
7 |
16,5 |
40 |
|
13/16”-16UN |
1/2” |
13 |
24 |
78 |
9,5 |
17 |
48,5 |
|
1”-14UNS |
1/2” |
13 |
30 |
80,5 |
9,5 |
19,5 |
51 |
|
1”-14UNS |
5/8” |
16 |
30 |
93,5 |
12,5 |
22,5 |
60 |
|
1”3/16-12UN |
3/4” |
19 |
36 |
104 |
15 |
25 |
65 |
|
1”7/16-12UN |
1” |
25 |
41 |
130,5 |
19,5 |
27,5 |
84 |
|
1”11/16-12UN |
1”1/4 |
32 |
50 |
155 |
26 |
34 |
101 |
|
2”-12UN |
1”1/2 |
38 |
60 |
177 |
32 |
38 |
119 |
F054
Дюймовая резьба UN – UNF, внутренняя, уплотнение по плоскости
Для рукавов: DIN 20023-4SH EN 856-4SH,
SAE 100R13 EN 856-R13, SAE 100R15
|
Резьба ØF |
DN (дюймы) |
DN |
CH |
L |
Ø C |
H |
M |
|
1”3/16-12UN |
3/4” |
19 |
36 |
108 |
14 |
46 |
32,5 |
|
1”7/16-12UN |
1” |
32 |
41 |
122 |
19 |
48 |
34,5 |
|
1”11/16-12UN |
1”1/4 |
32 |
50 |
129 |
25 |
49 |
35,5 |
|
2”-12UN |
1”1/2 |
38 |
60 |
141 |
31 |
49,5 |
36 |
F055 (90°)
Дюймовая резьба UN – UNF, внутренняя, уплотнение по плоскости
Для рукавов: DIN 20023-4SH EN 856-4SH,
SAE 100R13 EN 856-R13, SAE 100R15
|
Резьба ØF |
DN (дюймы) |
DN |
CH |
L |
Ø C |
H |
M |
|
1”3/16-12UN |
3/4” |
19 |
36 |
126 |
14 |
56 |
64 |
|
1”7/16-12UN |
1” |
25 |
41 |
157,5 |
19 |
68 |
83,5 |
|
1”11/16-12UN |
1”1/4 |
32 |
50 |
171,5 |
25 |
76 |
91,5 |
|
2”-12UN |
1”1/2 |
38 |
60 |
207 |
31 |
88,5 |
115,5 |

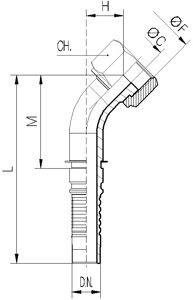

F056 (45°)
Дюймовая резьба UN – UNF, внутренняя, уплотнение по плоскости
Для рукавов: DIN 20023-4SH EN 856-4SH,
SAE 100R13 EN 856-R13, SAE 100R15
|
Резьба ØF |
DN (дюймы) |
DN |
CH |
L |
Ø C |
H |
M |
|
1”3/16-12UN |
3/4” |
19 |
36 |
133 |
14 |
26,5 |
71 |
|
1”7/16-12UN |
1” |
25 |
41 |
160,5 |
19 |
31 |
86,5 |
|
1”11/16-12UN |
1”1/4 |
32 |
50 |
178 |
25 |
34 |
98 |
|
2”-12UN |
1”1/2 |
38 |
60 |
209 |
31 |
32 |
117,5 |
